SC840是兴工微全集成电流传感器产品线新的一员，业内首款能过20kA/8us雷击浪涌测试的全集成电流检测芯片。

这颗产品以全球首创性的封装技术，在10mm*11mm*2.3mm的宽体SOP-16封装体上实现了低至0.2mΩ的电流导线阻抗，使其可应用于要求连续工作在测量高达100A的功率系统。典型应用电路如左图所示。

特性参数定义描述

参考端 Vref

Vref 恒等于 VIOUT 的静态偏置输出值，即 IP=0A 时的 VIOUT 值，

VIOUT 与 Vref 之间关系服从如下公式：

VIOUT=IP*灵敏度+Vref

使用 SC840DFT**F5 时，VREF 恒定输出固定 2.5v, 并具有大于 3mA 的驱动能力；

使用 SC840DFT**B5 时，VREF 恒定输出 0.5VCC, 并具有大于 3mA 的驱动能力；

使用 SC840DFT**U5 时，VREF 恒定输出 0.1VCC, 并具有大于 3mA 的驱动能力；

使用 SC840DFT**I5 时，VREF 为输入模式，可以使用外部输入电压将其电压修改为 0.5V-2.6V。

过流保护Vf ault

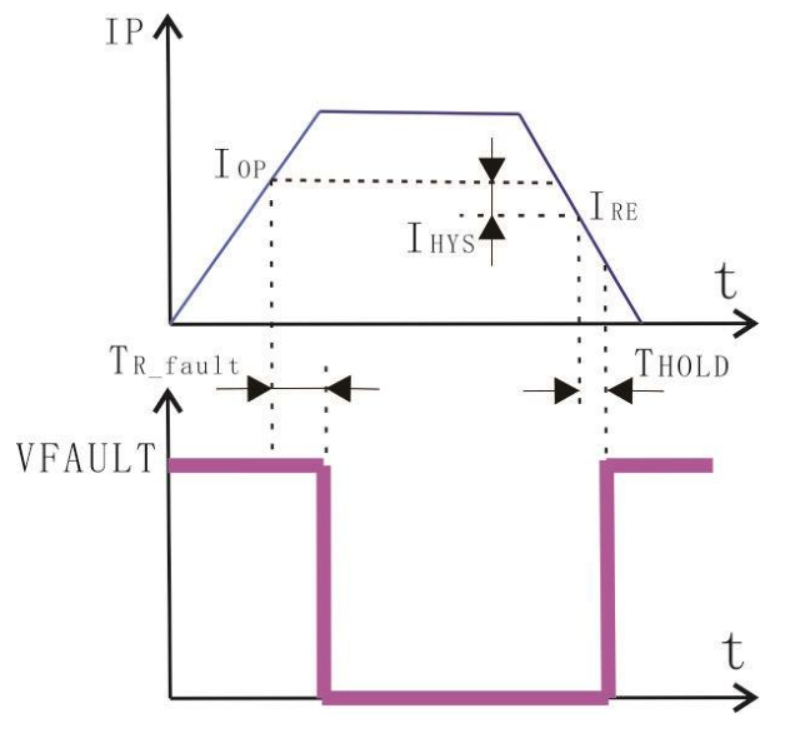

Vfault 管脚被上拉后可以作为过流检测输出的指示。 如上图所示。

当原边电流超过 IOP且经过 TR_fault时间后，Vfault 引脚置为低电平；

当原边电流低于 IRE且经过 THOLD时间后, Vfault 引脚恢复为高电平；

各参数定义为：

IOP：动作阈值点，对于 SC840, IOP =IP 范围值的 1.3 倍

IRE：恢复阈值点

IHYS：回差值， IHYS =|IOP| − |IRE|

TR_fault：Fault 响应时间，即从过流发生到 Vfault 引脚动作的延迟时间

THOLD： Fault 保持时间，即从过流恢复到 Vault 引脚恢复的延迟时间
