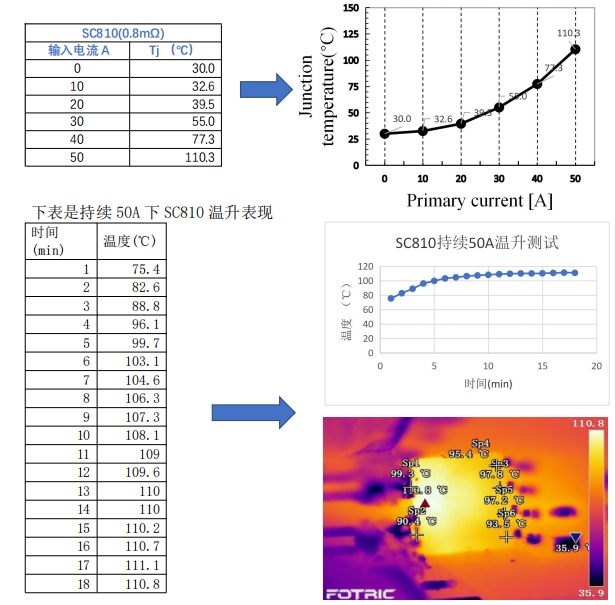

由于 SC810 传感器集成电路的 0.8mΩ内阻,其过电流能力在很大程度上取决于其所安装的母线或印刷电路板的特性。PCB 的线宽和厚度、层数、接地和/或电源平面的存在与否以及载流板内外电缆的规格都是重要因素。它还取决于应用程序的最高工作温度以及过电流的持续时间、占空比和电流脉冲数。作为例子,我们已经描述了 SC840 评估板上的 SC810 温升的特征,2 层 4 盎司的评估板通过 2 根 AWG 电缆连接到电流源,温升表现如下表所示。
